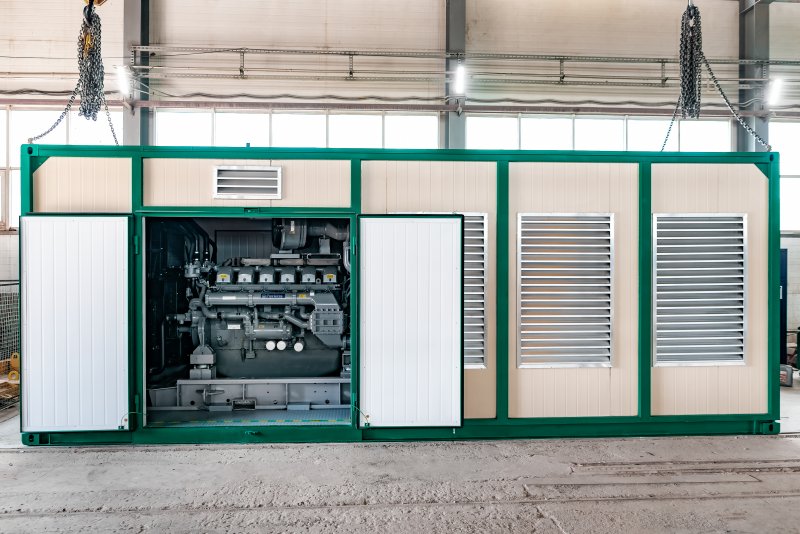

Контейнерный дизельный генератор — это один из видов ДГУ в закрытом исполнении. Электростанция мощностью от 800 кВт, размещенная внутри прочного металлического модуля представляет собой полноценный энергоблок, полностью готовый к подключению. Специально оборудованный контейнер обеспечивает оптимальные условия эксплуатации, защиту от атмосферного воздействия и постороннего вмешательства, значительно упрощает транспортировку и установку на объекте. Дизельные генераторы мощностью от 800 кВт используются в качестве автономных источников электроснабжения для постоянного или резервного применения.
Конструкция и инженерные системы ДГУ
Для производства ДГУ от 800 кВт используют надежные промышленные двигатели с многоцилиндровой (от 6 и более) конструкцией. Дизель такой мощности имеет длину более 2 м. Это сложная крупногабаритная конструкция, обладающая большим весом. Далеко не все производители двигателей для ДГУ имеют в модельном ряду настолько мощные и высокопроизводительные агрегаты. Среди наиболее известных брендов - Mitsubishi, Weichai, BAUDOUIN, SDMO, Cummins, Perkins.
Жесткая основа двигателя отливается из чугуна вместе с блоком цилиндров и представляет собой монолитный короб, обеспечивающий надежную опору для подвижных частей механизма. Конструкция неподвижно закрепляется на стальной раме ДГУ. Вал дизельного двигателя приводит в движение узел генерирования электроэнергии через упругую муфту.
Безопасную работу ДГУ поддерживают инженерные системы. • Замкнутая система смазки. Масло из масляного бака подается насосом в двигатель через специальный фильтр и радиатор для поддержания нужной температуры и состава. • Жидкостная циркуляционная система охлаждения с радиатором и вентилятором для отвода тепла обеспечивает защиту от перегрева • Пусковая система. Для принудительного первичного вращения вала используется сжатый воздух, подаваемый компрессорной станцией. • Система подачи топлива. Топливо впрыскивается в двигатель через форсунки для полного сгорания. • Система воздухозабора поддерживает необходимое количество кислорода в камере сгорания. Состоит из трубы с фильтрами, предназначенными для удаления пыли. • Выхлопная система удаляет из двигателя в атмосферу продукты горения.Для снижения уровня шума работающей ДГУ устанавливается промышленный глушитель. Снижение вибрации достигается с помощью амортизаторов и точной подгонки деталей механизмов.
Для производства ДГУ используются максимально унифицированные конструктивные решения. Таким образом обеспечивается доступность и взаимозаменяемость запасных деталей для двигателей, электрики, пневматики.
Особенности контейнерного исполнения
ДГУ большой мощности в открытом исполнении должна устанавливаться в специально оборудованном машинном зале или отдельном строении. Чтобы значительно упростить процесс эксплуатации электростанции и при этом обеспечить необходимый уровень безопасности, для размещения используют стандартные металлические контейнеры. Их конструкция соответствует размерам 20- и 40-футовых морских контейнеров.
Удобства универсальных модулей:
- рассчитаны на многократные перевозки разными видами транспорта крупнотоннажных грузов;
- обеспечивают механизацию погрузочно-разгрузочных работ;
- обладают высокой прочностью и подходят для многолетнего использования;
- поперечные размеры 2438 х 2438 мм подходят для размещения ДГУ мощностью более 800 кВт, при необходимости высоту можно увеличить;
- большой дверной проем с одной из торцевых стенок.
Цельнометаллическая конструкция из профлиста и листовой стали обеспечивает полную пылевлагонепроницаемость, имеет жесткую крышу и боковые стенки. Пол изготавливается из рифленой стали. Модуль оборудуется принудительной вентиляцией для ускорения естественного движения воздуха во внутреннем объеме. Для этого используются люки с решетками и крышками с наружной стороны.
Контейнер оснащают негорючей тепло- и шумоизоляцией, внутри устанавливают ДГУ с системой автоматического управления, которая состоит из шита управления, автоматики, датчиков и исполнительных устройств. Для поддержания нужной температуры используют отопительные конвекторы с термостатом. При закрытых дверях при наружной температуре до -50 щС на внутренних поверхностях отсутствует изморозь и наледь.
Инженерные системы контейнера:
- электроснабжение — щит, кабельные лотки с проводкой, заземление;
- рабочее и аварийное аккумуляторное освещение;
- вентиляция — воздушные клапаны с электроприводами;
- пожарно-охранная сигнализация с извещателями, управлением, дистанционным мониторингом;
- аэрозольное пожаротушение;
- подача топлива с топливным насосом.
Контейнерные электростанции могут быть автоматизированы до 1-4 уровня. Минимальный уровень подразумевает стабилизацию выходных параметров электроэнергии и защиту цепей. Более высокие уровни поддерживают аварийную защиту, поддержание нормальной работы после пуска, дистанционное управление. Срок генерации без обслуживания может достигать 240 часов.
Длина одного стандартного контейнера достигает 12 м, поэтому для высокомощных электростанций используют несколько модулей. Для ДГУ 800 кВт длина составляет 8 м. Этого достаточно для обслуживания и размещения внутри запаса топлива (900-1000 л). Ввиду большого веса и размеров контейнерные дизельные генераторы от 800 кВт размещаются стационарно и на колесное шасси не устанавливаются.
Преимущества использования контейнерных ДГУ от 800 кВт
Мощные дизельные электростанции широко используются для электроснабжения нефтяных и газовых месторождений, на добывающих и строительных предприятиях. Отсутствие магистральных коммуникаций, высокие материальные и временные затраты на строительство линий электропередач заставляют принимать решение в пользу собственных автономных источников тока.
Дополнительные преимущества подключения генераторной установки:
- стоимость электроэнергии обходится ниже, а качество выше, чем у магистрального энергоснабжения;
- затраты на покупку и установку ДГУ для многих предприятий соизмеримы с финансовыми потерями, вызванными простоями производства продолжительностью более 2 часов;
- высокая надежность и производительность автономного источника тока;
- независимость от монополии рынка электроэнергии;
- возможность поэтапного наращивания мощности автономной электростанции.
ДГУ мощностью от 800 кВт способны полностью покрыть спрос на электроэнергию поселка или предприятия. Их конструкция и компоновка достаточно просты, а установка не требует сооружения сложного фундамента. Достаточно укладки бетонных плит на гравийную подушку.
Среди преимуществ дизельных электростанций:
- быстрый пуск и набор нагрузки за короткое время;
- доступность топлива, полная независимость от магистрального снабжения;
- сравнительно небольшой расход воды для системы охлаждения;
- продолжительный межсервисный период;
- КПД выше, чем у паровой электростанции.
Дизельные электрогенераторы мощностью более 800 кВт способны обеспечивать длительное качественное энергоснабжение промышленным и гражданским объектам, непрерывным технологическим процессам. В аварийной ситуации при подключении резервной ДГУ работа всех важных потребителей продолжается в обычном режиме. Контейнерные дизель-генераторы доставляются на самые удаленные объекты в короткие сроки, для их эксплуатации не нужна дополнительная инфраструктура.
